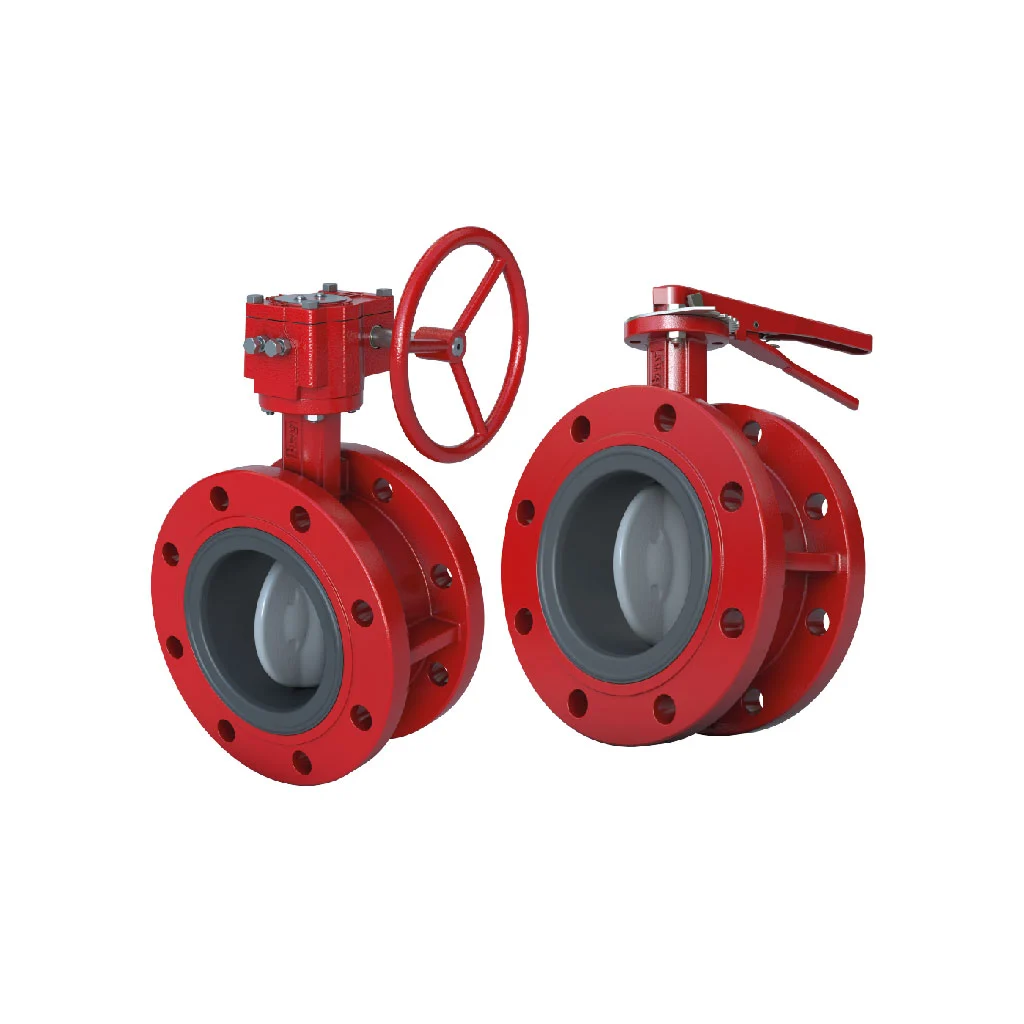

Válvulas Mariposa con Asiento Resiliente - Serie 3A/3AH

Rango De Tamaños
NPS 2 a 20 / DN 50 a 500

Rango De Temperaturas
-20 °F a 400 °F (-29 °C a 204 °C)

Presión Operativa Máxima Permitida
Serie 3A: 175 psi (12 bar)
Serie 3AH: 250 psi (16 bar)

Clasificación De Cierre
Hermético bidireccional

Tipo De Cuerpo
Doble bridado

Ensayos Estándar
MSS SP-61, API 598, EN 12266-1

Cara A Cara
Patrón corto de API 609 Categoría B, EN 558 de la Serie {[#2]
Materiales Del Cuerpo
Hierro fundido, hierro dúctil, acero al carbono

Materiales Del Vástago
Acero inoxidable, monel K500

Materiales Del Asiento
EPDM adherido, BUNA-N adherido, FKM adherido

Materiales Del Disco
Hierro dúctil recubierto con nylon 11, bronce de aluminio, acero inoxidable

Taladrado De La Brida
ASME B16.1 Clase 125, ASME B16.5 Clase 150, EN 1092 PN 10, 16

Certificaciones
ABS, ATEX, Bureau Veritas, China Classification Society (CCS), DNV, PED, PE(S)R, SIL

Aplicaciones
Aguas residuales, agua de mar, agua, otros líquidos y gases

Características y Ventajas

La válvula de mariposa con asiento resiliente de la Serie 3A/3AH de Bray tiene un diseño de brida doble que es ideal para servicios de extremo de línea. La compatibilidad internacional es una excelente ventaja de diseño en las líneas de válvulas modulares de Bray.

La misma válvula es compatible con la mayoría de las normas de bridas del mundo - ASME Clase 125/150, BS 10 Tables D y E, BS 4504 NP 10/16, AS 2129 y JIS10. Además, las válvulas de la Serie 3A y 3AH están diseñadas para cumplir con bridas de montaje del actuador ISO 5752-Table 2 (EN558 Table 13) cara a cara e ISO 5211, que resultan en un diseño que se puede usar en diversos mercados del mundo.

Descargas

Manual IOM
Válvulas Mariposa con Asiento Resiliente - Serie 3A/3AH

Descargas

Guía Técnica de Ventas
Válvulas Mariposa con Asiento Resiliente - Serie 3A/3AH
Marca

Bray
