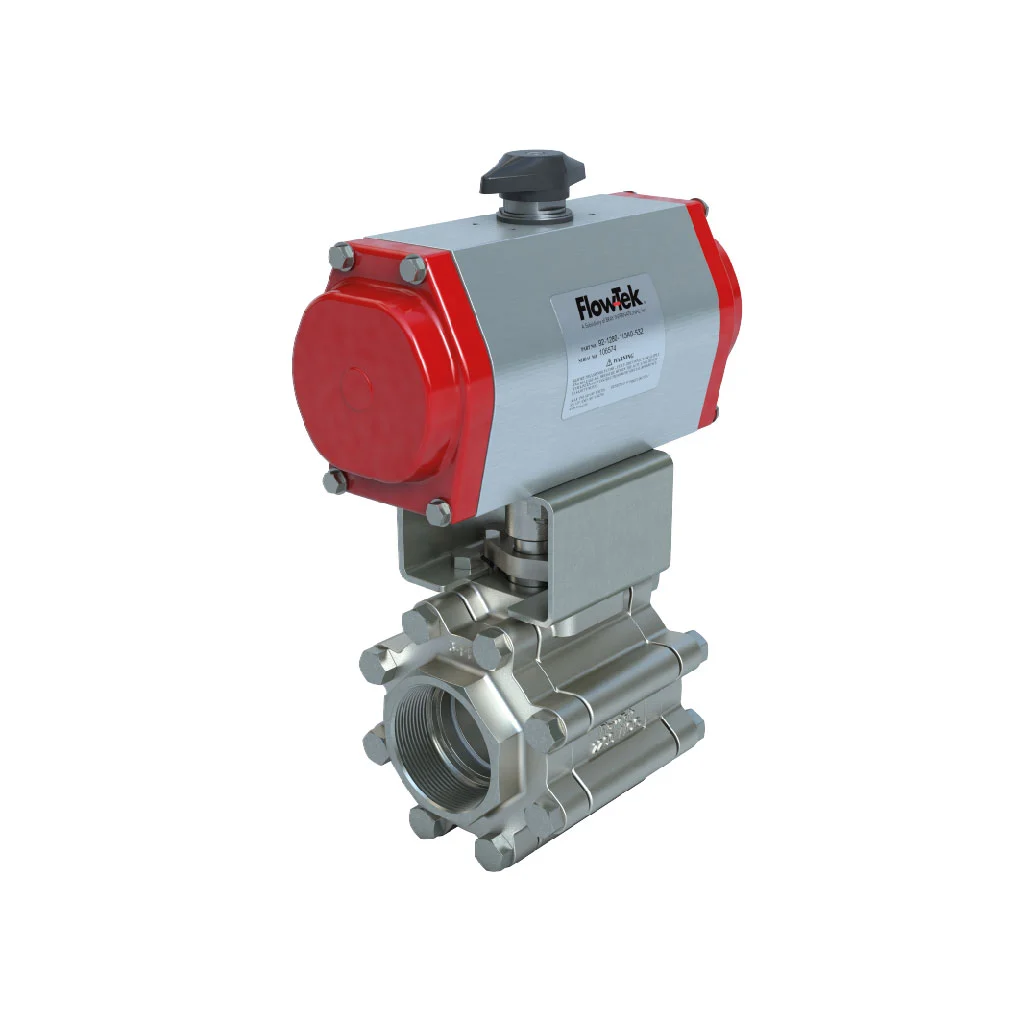

Válvula Bola Flow Tek de 3 Piezas – Serie Triad

Flow-Tek fabrica vástagos de alta calidad para uso pesado con doble conexión "D" en montajes esféricos y de operador. Todos los vástagos Flow- Tek tienen acceso interno y son a prueba de explosiones para máxima seguridad. Las válvulas de la Serie Triad hasta 2 1/2" tienen vástagos de diámetro grande fuertes con sellos primarios y secundarios con ajuste automático. Con arandelas Belleville, el sello de vástago se ajusta automáticamente para compensar por cambios en temperatura y desgaste normal. El ensamblaje se fija mediante una arandela de seguridad cóncava para prevenir que las roscas del vástago se desenrosquen en aplicaciones de automatización de alto ciclo.

La combinación de la arandela de empuje de 50% de acero inoxidable, 50% de PTFE y el protector de la arandela de empuje forman el sello principal. Un empaque con vástago ajustable y un protector de empaque PEEK adicional crean un sello secundario múltiple entre el vástago y el cuerpo. El empaque del vástago está compuesto de grafito para garantizar seguridad, protección y una vida de ciclos muy altos. Este ensamblaje de sello del vástago doble es exclusividad de Flow-Tek.

Las válvulas de la Serie Triad con protección antiestática ya vienen equipadas con dispositivos antiestáticos. Estos dispositivos garantizan continuidad eléctrica entre la esfera de la válvula, el vástago y el cuerpo, para eliminar el riesgo de cargas eléctricas estáticas que generan chispas dentro de la válvula.

El cuerpo de la válvula y la glándula guían al vástago, para garantizar una operación sin inconvenientes, incluso en uso de alto nivel de torque. La glándula de empaque es ajustable y todos los vástagos se pulen para reducir el torque. Se pueden agregar las arandelas Belleville opcionales para proporcionar ajuste automático y carga activa.

Las válvulas de la Serie Triad de Flow-Tek utilizan un sistema de sello de cuerpo doble para proporcionar mayor protección contra fugas externas. El sello principal interior es de TFM. El sello secundario es de grafito. El sello interno de TFM minimiza el riesgo de que los medios del proceso se contaminen con color. Ambos sellos del cuerpo se retienen de manera segura en ranuras fresadas en el cuerpo. Estas ranuras reducen el movimiento del sello y el flujo frío. Por lo tanto, se mantiene comprensión constante incluso en condiciones extremas.

Una exclusiva característica que tienen todas las Series Triad es una brida superior completamente fundida, que garantiza un montaje del actuador positivo. Esta almohadilla del montaje del actuador elimina el movimiento del actuador no deseado durante aplicaciones de uso continuo o de ciclo alto. El equipo de actuadores se pueden quitar de manera fácil y segura mientras la válvula está bajo presión total. La almohadilla de montaje del actuador cumple con las normas de patrones de anclaje ISO 5211. Además, la almohadilla de montaje permite que la unidad de contención de Flow-Tek se pueda ensamblar fácilmente in situ. Esta unidad, combinada con los sellos de doble cuerpo, hace que sea la válvula ideal para servicios severos sin emisiones, aplicaciones en temperaturas elevadas y semicriogénicas, y de alto ciclo.

Existe una amplia variedad de materiales del asiento para la mayoría de las aplicaciones. El asiento estándar es TFM 1600, que ofrece la excepcional resistencia química del PTFE al igual que menor porosidad y permeabilidad, mayor rango de temperatura y menor torque en la válvula. Las opciones son RPTFE, acero inoxidablel/PTFE (50/50), UHMWPE, PTFE virgen, PEEK, Tek-Fil® (TFM al carbono/grafito), asientos completamente de metal y rellenos de cavidad. Los asientos de PEEK se pueden usar en alta temperatura/presión. Los asientos de Tek-Fil ofrecen menos torque en aplicaciones de alta temperatura, ciclo alto y con vapor.
