Instrumentación Medidores de Flujo VERIS Verabar
Verabar® ofrece la tecnología más precisa y confiable para medir gas líquido y vapor así como los costos más bajos de operación e instalación.

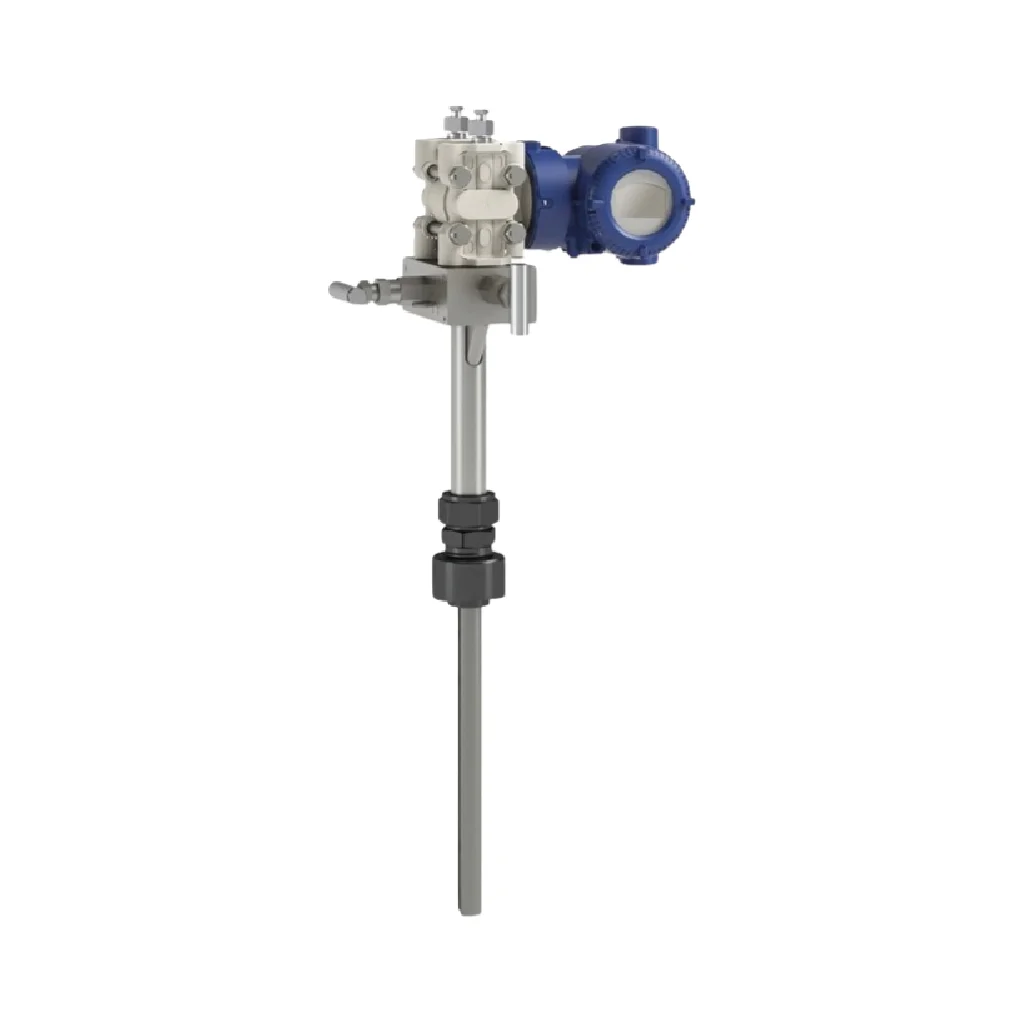

VERIS Verabar®
Verabar® ofrece la tecnología más precisa y confiable para medir gas, líquido y vapor, así como los costos más bajos de operación e instalación.
Cómo funciona
Cuando el fluido impacta en el sensor, crea una zona de alta presión frente al mismo. A medida que el fluido se acelera en torno al sensor, se crea una zona de baja presión a los lados y en la parte posterior del sensor. Se colocan múltiples puertos de detección en las zonas de alta y baja presión y se mide la presión diferencial promedio.
Características y beneficios
- Desempeño superior en fluidos sucios
- Señal estable
- Pérdida de presión permanente baja
- Construcción sólida de una pieza
- Precisión de ± 1 %
MAYOR RESISTENCIA A LAS OBSTRUCCIONES
Las obstrucciones se pueden presentar en los puertos de baja presión ubicados en el vacío parcial, o cerca de este, en la parte posterior del sensor. El diseño de VERIS Verabar® ubica los puertos de presión baja a los lados del sensor, adelante del punto de separación del fluido y del área de estela turbulenta. Esto prácticamente elimina las obstrucciones y produce una señal muy estable.
PRECISIÓN VERIFICADA
Esto elimina la necesidad de realizar pruebas de calibración para caracterizar los coeficientes. Datos de pruebas empíricas provenientes de laboratorios independientes publicados en el informe de prueba de flujo de VERIS Verabar® (VED-100).
BUCLES DE FLUJO COMPLETOS
La unidad VERIS Verabar® viene lista para instalar, y se puede pedir con un colector, transmisor o medidor indicador local, computadora y/o grabadora de flujo. Instalación completa en menos de una hora.
Especificaciones del producto
| Modelo | Componentes | Tipo de montaje | ||
| Modelos regulares | V100 | Roscado | Conector de tubo | Apoyo simple |
| V110 | Roscado | Conector de tubo | Apoyo doble | |
| V150 | Roscado | Cerradura de muelle | No requiere soporte en el lado opuesto | |
| Modelos con derivación sobre tubería en carga | V200 | Roscada o bridada | Accionamiento de tornillo roscado | |
| V400 | Roscada o bridada | Accionamiento de tornillo bridado | ||
| Modelos bridados | V500 | Bridada | Bridada | Apoyo simple |
| V510 | Bridada | Bridada | Apoyo doble | |
| V550 | Bridada | Cerradura de muelle bridada | No requiere soporte en el lado opuesto |
| Marca | Armstrong |
|---|
